2017年10月，盤錦一期中國物流基地C1標段糧倉1#～7#屋面防水保溫一體化系統施工完畢，屋面總面積37503.2㎡，施工歷時僅兩個多月，施工完后多次大雨檢驗屋面都沒有出現滲漏，防水保溫效果優異。在今年，盤錦二期依然采用外喜防水保溫一體化系統，由于屋面結構原因，二期項目相比于一期出現了更大的技術難點。

1 工程概況

盤錦二期糧倉8#～14#屋面總面積一萬多平米，功能為散裝糧食倉儲，承裝水稻，平房倉的耐火等級為二級，屋面防水等級為Ⅰ級，做兩道防水層。糧倉屋面結構采用的是寬2.4mⅹ長18m預制混凝土板，板與板之間以及屋面與女兒墻之間都存在拼縫，如圖1所示。在預制混凝土板之上再澆筑一層50mm厚細石混凝土，作為結構基層。

圖1  屋面預制混凝土結構板

2 防水技術難點

由于屋面采用預制混凝土板拼接，屋面拼縫多，并且預制板后期的結構變形也會比較大，這就容易導致預制板上層細石混凝土結構板開裂，所以整個屋面結構自防水性能較差。

如果屋面采用傳統的正置式做法，防水層與結構層之間會存在竄水層，一旦防水層破損，水就會進入保溫層并且到處竄流，再加上屋面結構防水性能差，滲漏風險極大，保溫層進水也會降低保溫效果，如圖2所示。

圖2  正置式做法竄水隱患

3 “皮膚式”防水設計

為解決屋面?zhèn)鹘y(tǒng)做法竄水問題，本工程采用“皮膚式”防水設計，材料選擇BAC-P雙面自粘防水卷材+PVC型外喜防水保溫一體化板。BAC-P雙面自粘防水卷材采用濕鋪施工方式滿粘于結構基層上，然后撕除卷材上表面隔離膜將外喜防水保溫一體化板采用防水粘結砂漿滿粘于BAC-P雙面自粘防水卷材上表面。PVC型外喜防水保溫一體化板由PVC防水卷材和硬泡聚氨酯熱壓復合而成，PVC防水卷材與硬泡聚氨酯保溫芯材也是微觀滿粘。所以該設計使結構基層與防水卷材，防水卷材與保溫芯材全部滿粘于一體，消除了竄水通道，極大降低了滲漏概率，如圖3所示。

圖3  “皮膚式”防水設計

4 施工工藝

4.1 BAC-P雙面自粘防水卷材濕鋪施工

結構基層清理完成之后，先在結構基層上濕鋪滿粘一道1.5mm厚BAC-P雙面自粘防水卷材，如圖4所示。

圖4  濕鋪BAC-P雙面自粘防水卷材

4.2 PVC型外喜防水保溫一體化板濕鋪施工

第一道BAC-P防水卷材施工完畢后，撕除卷材上表面隔離膜，在自粘卷材上再進行外喜防水保溫一體化板濕鋪。為了使外喜板能夠與自粘卷材達到滿粘，消除竄水，提升整個防水保溫層的整體性，施工中有以下幾個要點。

（1） 卷材分切

為使板材能與基層卷材更服帖，板材在生產之后進行分切，分切大小為400mmⅹ500mm，板材分切深度為板材底部至板材頂部5mm處，如圖5所示。

圖5  板材分切

（2） 砂漿厚度控制

為使板材與基層卷材能夠達到滿粘，防水粘結砂漿的厚度不應小于5mm，在施工過程中利用特制丁字耙刮砂漿可控制砂漿厚度大于5mm。該丁字耙齒間距大于10mm，齒的深度也大于10mm，涂刮砂漿時力道小些，避免破壞下層防水卷材，如圖6所示。

（3） 長邊焊接

板材鋪貼之后即進行長邊搭接，長邊搭接采用爬行焊機焊接，如圖6所示。

（4） 平板振動

長邊焊接完畢后，為使板材粘貼的更加緊密，防止板材底部出現空鼓，在板材上采用平板振動。平板振動將板材底部砂漿擠入板縫之中，對板縫起到密封作用，如圖7所示。

（5） 短邊焊接

短邊采用150mm寬PVC防水卷材覆蓋，然后手工焊接，如圖8所示。

（6） 收頭密封

長短邊焊接后，對女兒墻、水落口等節點部位進行密封，如圖9所示。

施工過程中通過板材分切、控制砂漿厚度在5mm以上以及平板振動等措施，將板材滿粘于基層之上，消除竄水通道，長短邊焊接和收頭密封保證整個板材的整體性，整個系統施工完成后防水層、保溫層和結構層完美結合成形成一個整體，即便防水層有個別破損點，水也進不去，大大提升了防水保溫效果。板材施工完之后直接在上面施工保護層，如圖10所示。

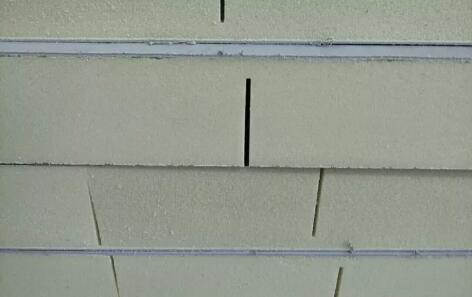

5 施工完成效果盤錦二期屋面外喜項目現已全部施工完畢，施工速度快，效果好，至今沒有出現滲漏等質量問題。完工之后，業主、總包、監理等單位對外喜防水保溫一體化系統以及我們的施工團隊給予了高度認可。以下是板材鋪貼完成效果。
